漆包線是繞組線的一個主要品種，由導體和絕緣層兩部組成，裸線經退火軟化后，再經過多次涂漆，烘焙而成。近幾年電力工業實現了持續快速增長，尤其是家用電器的迅猛發展擴大了漆包線的應用領域，隨之而來的是對漆包線提出了更高的要求，快速準確的測量涂漆的厚度成了眾多漆包線廠家最為關心的問題。

　　常規檢測方式

　　將樣品切割為合適的長度

　　▼

　　樹脂進行冷鑲嵌

　　▼

　　研磨拋光

　　▼

　　顯微鏡下觀察測量

　　按照此流程制備樣品后會發現：

　　在顯微鏡下很難區分漆層與冷鑲嵌樹脂的界限，尤其是采用軟件自動識別時，無法精確測量漆層厚度。如何增加鑲嵌樹脂與漆層的對比度使之界限明晰，一直困擾著漆包線檢測人員。

　　標樂解決方案

　　為增加樹脂等鑲嵌化合物與樣品對比度，

　　標樂提供 紅色 、 藍色 和 黑色 三種不同顏色的染料。

　　本文以紅色染料、藍色染料為例，將其分別添加入 Epokwick FC 環氧樹脂，研磨拋光后在顯微鏡下觀察樹脂與漆包線的對比。

　　染料使用方法：按比例稱量樹脂與固化劑，然后將一定量的染料加入樹脂中進行攪拌混合，再加入固化劑進行攪拌約2分鐘，混合物倒入模具進行固化。

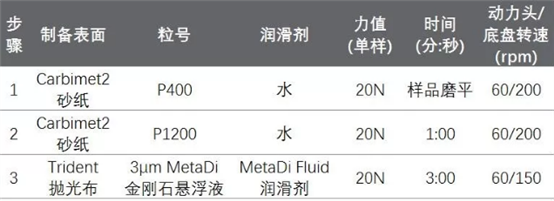

　　為滿足大批量質檢客戶時效性要求，3μm拋光后在金相顯微鏡下觀察樣品，制樣步驟如下：

　　制備效果

　　藍色染料明場觀察

　　藍色染料暗場觀察

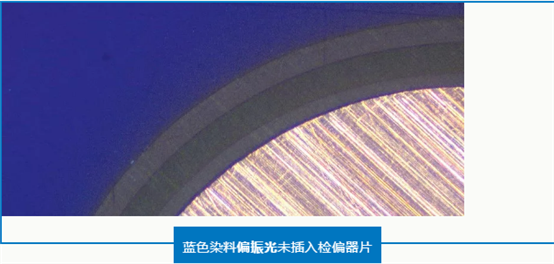

　　藍色染料偏振光未插入檢偏器片

　　紅色染料明場觀察

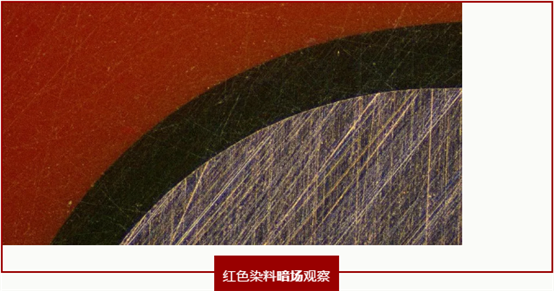

　　紅色染料暗場觀察

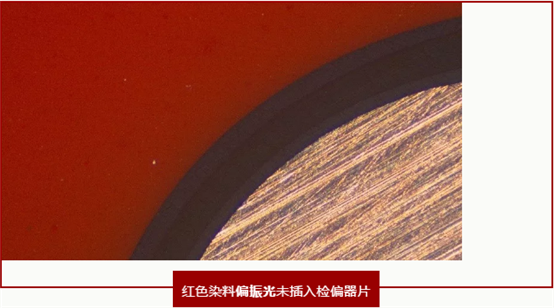

　　紅色染料偏振光未插入檢偏器片

　　結果分析

• 加入紅色或者藍色染料的樹脂在明場下未顯示顏色，漆包線漆和樹脂對比不明顯；

• 暗場狀態下，染料顏色比較明顯，但是未顯示出漆包線漆的層次，同時因暗場為環形光源對劃痕比較敏感，樹脂和漆包線漆上的劃痕顯示清晰，會干擾測量；

• ★ 推薦 ★ 在偏振光未插入檢偏器片的狀態下觀察，漆包線漆的層次明顯，加入的紅色或藍色染料顯示出本身顏色，與漆包線漆的對比非常明顯，可采用自動識別軟件快速進行漆層厚度識別測量。
