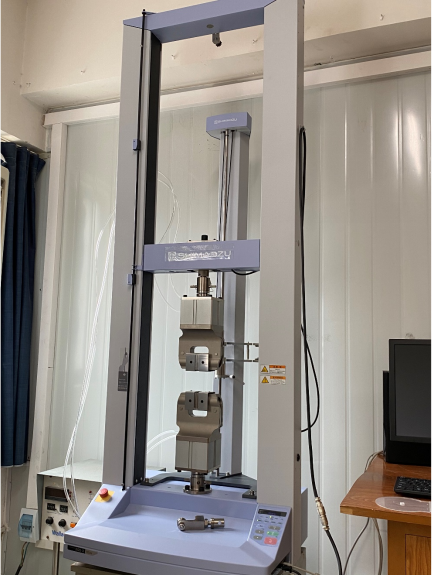

經典的拉伸試驗機由一個開放或封閉的負載框架組成，其中可以上下驅動帶有主軸的移動十字頭。負載框架可以設計為1柱或2柱結構。具有開放式負載框架的單柱機器具有從三個側面進入測試區域的優點，但i.d.R.僅適用于高達5000 N的功率范圍，因?yàn)榭蚣茉谳^高力下的變形會對力測量產生負面影響。

　　用于升高和降低十字頭的主軸(滾珠絲杠或梯形主軸)由電動機驅動，在高負載下也使用液壓驅動器。選擇驅動器的決定性因素是需要精確的速度控制，與負載或突然的力變化無關。

　　工作空間

　　工作空間的大小由機器的整體設計決定。雖然單柱拉伸試驗機的區域通常僅限于后部，并向側面和前部開放，但兩個橫向柱將試驗區域限制在兩側。2柱拉伸試驗機上兩個導軌之間的距離也取決于力的范圍。

　　稱重傳感器/力傳感器

　　對于力測量，幾乎只使用基于應變計的傳感器，因?yàn)榧词乖陟o態和準靜態力下，它們也具有高測量精度和低漂移。拉伸試驗機和萬能試驗機在力測量方面的分類通常按照DIN EN ISO 7500進行，其中1類涵蓋了大多數相關測試標準。更精確的0.5級是當今最先進的。拉力試驗機的校準是在安裝地點根據相同的標準進行的，使用相同或更高級別的傳力標準，這些傳力標準又根據DIN EN ISO 376進行校準。

　　稱重傳感器通常連接到可移動橫桿上，但也可以安裝在固定橫桿上。在拉伸試驗機中不太常見的是兩個力傳感器，用于在可移動十字頭上方和下方使用兩個試驗室，而無需更換力傳感器。特殊設計的多軸力傳感器除了可以檢測主軸外，還可以檢測橫向力或彎矩。傳感器和拉伸試驗機的固定橫梁配備了螺紋連接或帶十字孔的軸端，以適應樣品架。通過旋轉對稱的力引入部件或樣品架，可以適應螺紋。如果兩側必須相互參照才能正確夾緊樣品，建議用十字形銷釘進行調整。

　　試樣架和力引入部件

　　為了在材料測試過程中實現盡可能低的測量誤差和良好的測量結果再現性，正確引入力具有決定性的重要性。即使與測力軸或橫向力有輕微偏差，也會導致測量誤差，遠遠超過拉伸試驗機規定的測量不確定度。因此，試樣架對整體測量不確定度做出了重大貢獻。許多測試標準直接或在附錄中提到了試樣架和力引入部件的結構性能。

　　拉力試驗機的力傳感器和固定橫桿都配備了螺紋連接或帶十字孔的軸端，以適應樣品架。通過旋轉對稱的力引入部件或樣品架，可以適應螺紋。如果兩側必須相互參照才能正確夾緊樣品，建議用十字形銷釘進行調整。
